JYY、JXY扭矩功率仪表
分享到:

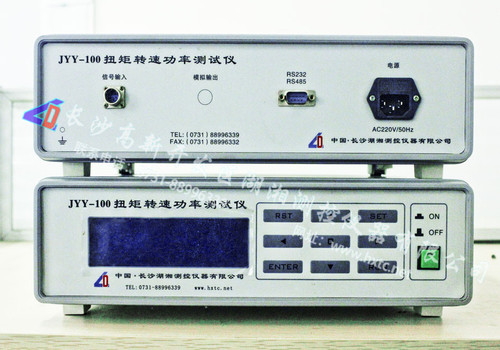

JYY、JXY扭矩功率仪表
产品详情

      JYY、YXY型扭矩转速功率测试仪是采用微电脑技术设计的智能化、高精度电子仪器,能与各种量程的应变式扭矩传感器(例如JY系列扭矩转速传感器)配套使用,测量电机、风机、压缩机、泵、变扭器、偶合器、齿轮箱、内燃机等机械的扭矩、转速和功率。广泛地应用于各种动力机械及其传输机械的研究、设计、制造及维修行业。

1.主要结构及功能:

1)JYY-100 采用超高亮、宽视角液晶显示屏,全中文显示,清晰、直观;

2)JYY-100 可以根据用户要求选配各种标准接口,例如:RS-232、485等;

3)JYY-100 可以根据用户要求选配模拟输出和Can输出,适合高速采集用户需要;

4)JYY-100 采用触摸按键,美观可靠,一目了然,操作非常简便;

5)JYY-100 采用标准豪华机箱,坚固、耐用;

6)JYY-100 可与本公司JY系列或国内外各种应变式扭矩传感器(例:gif、kistler、hbm)配套使用;

2.技术指标

1)扭矩测量

配用传感器

JY系列扭矩传感器及其他应变式扭矩传感器

精    度

±0.1%F.S,±0.2%F.S。取决于扭矩传感器

测量范围

取决于扭矩传感器

信号要求

方波信号,占空比50%, 幅度5V-10V

单    位

N.m

2)速测量

信号要求

5V-10V,脉冲信号

精    度

±0.1%F.S±1个字

单    位

r/min

3)计算

运    算

P=0.10472×M(N.m)×n (r/min) /1000kW

单    位

KW

4)模拟输出或Can输出

线性误差

±0.2%F.S

扭矩模拟

2.5V~10V

转速模拟

0V~10V

注:

扭矩传感器选用JYY-100扭矩转速功率测量仪;

JZ 相位差扭矩传感器选用JXY-100扭矩转速功率测量仪;

齿轮箱等需要测量效率的场合选用JYY-200机械效率仪;

需要快速测量的用户请选用XHZ-100扭矩转速快速采集模块。
