DJZ电机性能试验台
分享到:
DJZ电机性能试验台
产品详情

适用范围

异步、同步、永磁同步、变频、伺服、直流、无刷直流电机、开关磁阻电机等等

系统组成

电机试验测试系统由机械台架、加载器(推荐DJZJ变频回馈加载器) 、扭矩传感器及其仪表 、电量传感器(互感器)以及DJ-900系列电机测试系统组成.

系统功能

1) 加载方式:推荐交流变频回馈加载,加载能量通过DJZJ交流变频回馈加载控制器回馈电源。加载特性好,加载稳定性好,节能效果好.

2) 四象限运行:即既可以作为负载电动机形式运行,也可以作为发电机形式运行,这对于那些需要进行再生试验的电机试验是非常方便和必须的,例如电动汽车电机再生试验、曳引机电机、开关磁阻电机、永磁同步电机、伺服电机试验等等。另外四象限运行也为我们模拟各种实际工况试验提供了可能;

3) 加载特性好:额定转速以下乃至堵转零转速时都能保持稳定的恒扭矩加载,额定转速以上能够保持稳定的恒功率加载。这对于那些需要进行低转速乃至堵转时加载的试验来说是非常理想的,例如电机的M-S(T-n)曲线、变频电机低频下试验、伺服电机试验、电动汽车电机试验、开关磁阻电机、永磁同步电机等等是绝对必须的,也是其他加载方式所不能信任的;

4) 响应快,交流变频回馈加载控制器扭矩响应达5ms,这对于要求快速响应的伺服电机、电动汽车电机等等相应试验是非常必须的;

5) 应变法兰式扭矩传感器直接测量,精度高,响应快,可靠性好,结构极其紧凑;

6) 高精度变频电量专用测量仪器极其高精度变频电流传感器的应用,集所有变频电量的测量、处理、谱 分析、瞬态实时曲线等功能于;

7) 各种电机测试、分析、曲线、报表软件供选择;

8) 模块化设计,适应异步、变频、同步、永磁同步、伺服、电动汽车电机、直流、无刷直流、开关磁阻等等各种类型电机试验,空载试验、堵转试验、负载特性试验、T-n,f 曲线、温升试验、同步/失  步扭矩试验、再生试验、超速/低速试验、发电机/电动机试验。

电机试验台产品系列介绍

1) DJ-90 异步 电机检查试验系统

参考标准:三相异步电机试验方法GB/T1032-2005

适合于异步电机出厂试验、电机修理厂家检查试验等等。

2) DJ-900 异步电机测试系统

参考标准:三相异步电机试验方法GB/T1032-2005

适合于电机生产厂家、科研单位、大专院校的异步电机型式试验、科研试验等等。

3)MS-900 异步电机M-S曲线(T-n)测试系统

参考标准:三相异步电机试验方法GB/T1032-2005

适合于电机生产厂家、科研单位、大专院校的异步电机型式试验、科研试验等等

4)DJ-900B 变频电机测试系统

参考标准:变频供电三相鼠笼式感应电动机试验方法GB/T22670-2008

适合于变频电机电机生产厂家、科研单位、大专院校的变频电机型式试验、科研试验等等。

5)DJ-900Q 电动汽车电机测试系统

参考标准:电动汽车用电机及其控制器技术条件及试验方法GB/T18488-2006

适合于电动汽车电机生产厂家、电动汽车生产厂家、科研单位、大专院校的电动汽车电机型式试验、  科研试验等等。

6)DJ-900T 永磁同步电机测试系统

参考标准:电动汽车用电机及其控制器技术条件及试验方法GB/T18488-2006

适合于永磁同步电机生产厂家、科研单位、大专院校的电机型式试验、科研试验等等。

7)DJ-900W 无刷直流电机测试系统

考标准:电动汽车用电机及其控制器技术条件及试验方法GB/T18488-2006,

适合于直流无刷电机生产厂家、科研单位、大专院校的电机型式试验、科研试验等等。

8)DJ-900W 伺服电机测试系统

参考标准:电动汽车用电机及其控制器技术条件及试验方法GB/T18488-2006

适合于伺服电机生产厂家、科研单位、大专院校的电机型式试验、科研试验等等。

9)DJ-900T同步电机测试系统

参考标准:三相同步电机试验方法GB01029-2005

适合于同步电机生产厂家、科研单位、大专院校的电机型式试验、科研试验等等。

10)DJ-900T直流电机测试系统

参考标准:直流电机电机试验方法GB1311

适合于直流电机生产厂家、科研单位、大专院校的电机型式试验、科研试验等等。

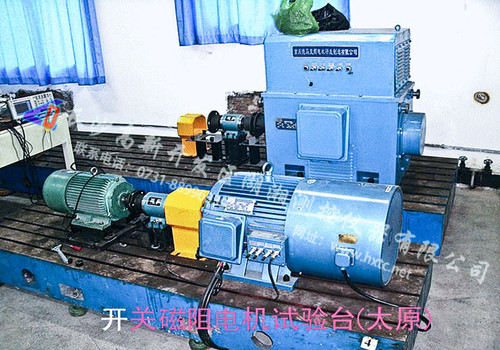

11)DJ-900K开关磁阻电机测试系统

适合于开关磁阻电机生产厂家、科研单位、大专院校的电机型式试验、科研试验等等。

来信请尽量说明被试电机参数要求:

a. 被试电机类型:异步、变频、永磁同步、直流、侍服、电动汽车电机等

b. 被试电机额定功率:   kW

c .被试电机额定转速:   rpm

d. 被试电机最高转速:   rpm

e. 被试电机最大扭矩:   N.m

f.  希望的电机试验项目、标准等。
